广播电视数字微波传输解决方案


一、项目前言需求分析:

广电微波传输网络发展趋势随着我国改革开放的不断深化和科学技术的飞速发展,国民经济不断发展,人民群众的物质生活水平大大提高,相应地对精神文化生活的需求也越来越高,对广播电视提出了更新更高的要求。在新的要求下,模拟微波设备一个波道只能传送一套电视节目和三路单声道广播节目的性能,已经远远不能满足现代社会发展的需要。随着科学技术的发展和进步,广播电视节目制作也逐步走向数字化,广电微波传输网络发展趋势

数字微波网可以传送几十套电视节目和几十套声音广播节目,不仅可以把更多的优质广播电视信号传送到各个台站,送到边远农村,还可以带动各区市广播电视技术的发展,进而实现更大范围的覆盖。除此之外,利用数字微波的数字环境,还可以构建一个双向的交互式信息网络,实现网络功能的综合利用和开发,有利于政府信息化事业的发展。

河北某广电为了响应政府要求进行业务升级要求如下:

距离14KM;前期的模拟微波链路所有业务进行总体升级;所以必须要高带宽大数据量设备,其次对产品的延时和误码都需要达到光电要求的水平;由于是地方承担经费,所有性价比也需要是市场最高的产品;

主业务信道Ⅰ:(3×45Mb/s)传送24套电视和广播节目主;以后可能升级到48套;总带宽需要270Mbps

业务信道Ⅱ:(2×45Mb/s+21×2Mb/s)高清晰度电视(HDTV)、数字电视、数字声音广播、数据广播和会议电视信号的传输;总带宽需求:130Mbps

主业务信道Ⅲ(63×2Mb/s):用于传送话音、数据和其它综合开发业务信号主业务信道Ⅳ(保护波道):安排迂回路由的保护业务;总带宽需求130Mbps;

3个业务的总带宽为:270+130+130=530Mbps;

排除这些自由空间传输损耗:视距传播的大气效应、大气吸收衰减、雨雾衰减、大气折射

视距传播的地面效应、费涅尔半径、地面反射等对带宽的影响,我们保守估计我们至少提供需要到1.2Gbps以上的微波链路才能完全满足项目需求。



二、产品方案设计介绍:

根据描述的项目情况,我们可以用MIMOSA BACKHAUL做如下的设计;

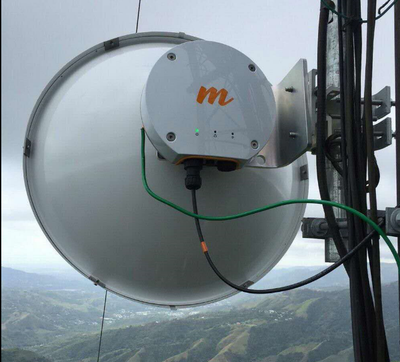

根据MIMOSA的技术特点,和我们描述要求,我们采用B5C外接30dBi的大锅设备作为此跳链路的主设备;根据需求我们提供了对应的以太网转E1的端口转换器;

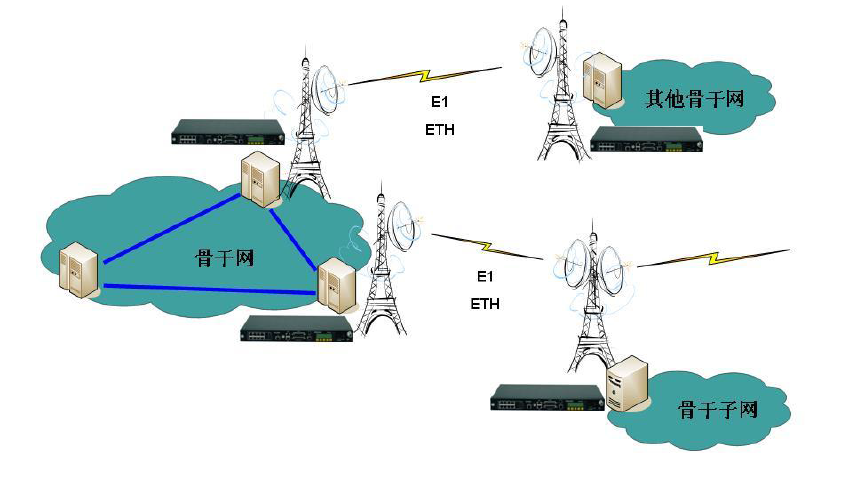

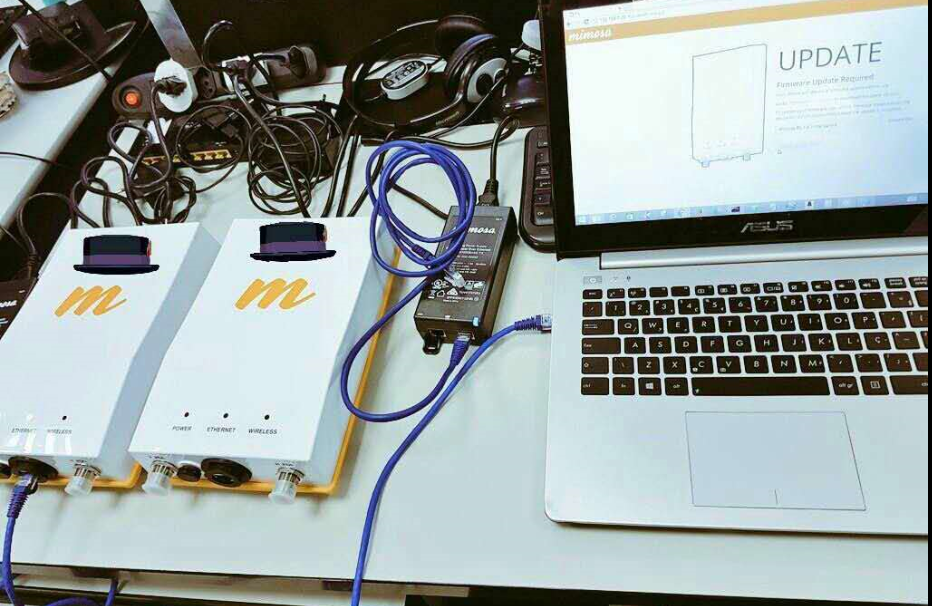

传输结构图如下:(建议室内安装调试好在去室外组装和安装;注意接地)



三、产品选型如下:

广电数字微波传输设备选型

来自:北京锐志讯联科技技术有限公司

时间:2016年10月10日

1

产品名称

产品型号

产品备注

数量

单位

2

微波设备

B5C

1.5Gbps微波

2

3

微波天线

RD5G30GW

双极化天线

2

4






5


四、产品优势

1、行业领先的的性价比

2、具有颠覆性的链路技术

3、不可思议的双流链路

4、TDMA-FD适应最严重的干扰环境

5、双射频双链路加倍了耐用性
