塔式电站无线网MIMOSA方案
文章附图



小微波解决方案

    当前无线网络传输方式多种多样,比较典型的有:WIFI技术传输(可用2.4GHz,5.8GHz,等等),还有数字电台传输,以及微波传输。

    就这三种方式而言,对应不同环境各有利弊,传统的WIFI组网WLAN,在民用中普及率最高,但就是由于这种高普及率,至使频谱使用混乱(由于传输WIFI2.4GHz免申请频率),各种干扰问题层出不穷。并不适用于专业,特种业的应用环境。

    另一种情况,在我们使用传统的WIFI设备传输时,哪怕可以使用一些特殊频率,如5G非标准5.8GHz。虽然可以减少干扰影响,但对于工业级应用,传输密集的指令和控制数据包(与视频数据包不同,视频包尺寸大,但密集度并不高),传统网桥设备常常会出显转发能力不足,甚至频繁断开数据传输。

    而使用电台传输,抛开成本的因素,其硬伤就是带宽提供低,无法满足大尺寸综合数据传输的需要,比如多路音视频数据同传。

    微波设备恰好可以满足以上两类设备的不足,性价比更高。所以此项目里,我们选用小微波设备进行无线组网,项目内容如下:

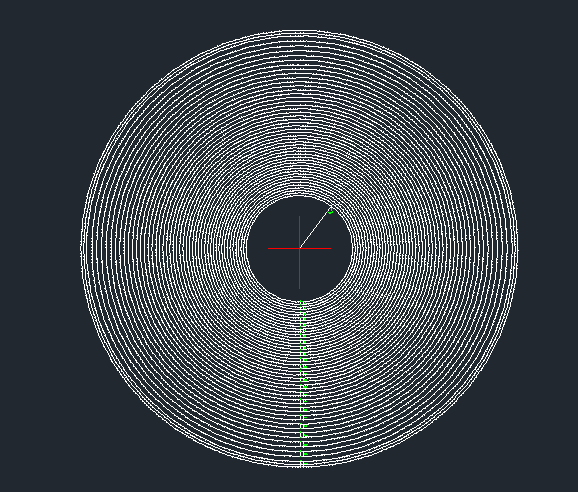

图中红色十字为中心塔,位于中心塔周边有24组环网,每组环网有高带宽和大量PLC类数据的传输需求。中心塔到数据中心已建立光纤有线链路。现需要每组环网都要与中心塔建立无线链路。

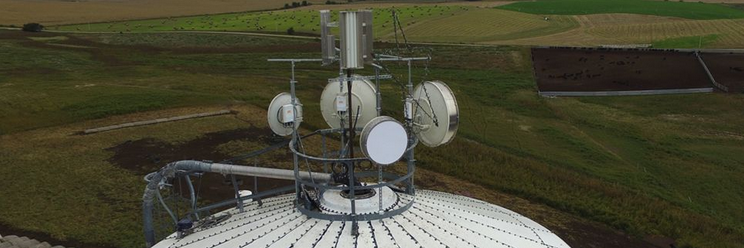

由于中心塔直径很大,安装平台直径达10m,设计在平台上安装4台基站微波发射器,共同承载24组环网,每个环网安装1-2台终端微波接收器。平均每个基站微波发射器与6-10个接收器互通,也可以根据实际传输数据量,灵活增加基站微波发射器数量达到负载均衡。

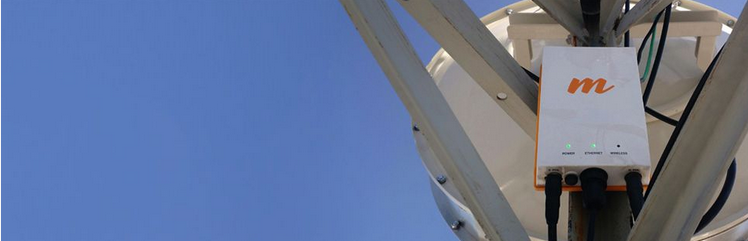

基站式微波发射器如图:

后图

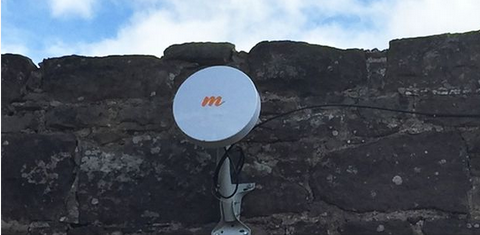

终端环网使用接收微波如图:

传输带宽效果:

安装后,可以在 Performance 里测试实际性能。下图 TXRX 总和超过 1G

至于高转发率,由于是硬件直接转发,可靠性和稳定性完全可以保证。
